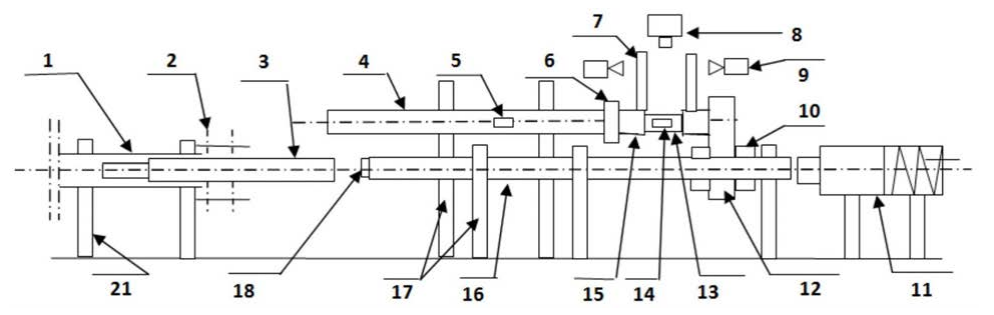

一种应力反转动态拉伸加载试验系统，属于 材料动态力学性能测试技术领域，本发明为解决 现有应力拉伸加载实验装置功能单一的问题。本 发明包括撞击杆发射单元、拉伸加载单元和载荷 位移记量单元；所述动态拉伸加载单元包括整形 器、入射杆、应力反转板、固定卡环、试件、过渡接 头、输出杆、缓冲器和杆支座；所述过渡接头包括 左右两个螺纹孔分别连接输出杆和试件；输入杆 和输出杆平行，应力反转板具有并列的螺纹孔和 光孔，其光孔套设在输入杆末端并通过固定卡环 固定，其螺纹孔与试件另一端螺纹连接；所述撞 击杆发射单元发射的撞击杆通过整形器撞击输 入杆，通过拉伸加载单元实现拉伸加载，并由载 荷位移记量单元完成材料动态拉伸加载试验的 载荷位移测量。
